Actuador lineal de correa de distribución

O actuador lineal da correa de distribución é un compoñente central automatizado que converte o movemento de rotación do motor en desprazamento lineal mediante a combinación de transmisión de correa síncrona e carrís guía de precisión. A súa función principal é conseguir un control de movemento lineal a alta velocidade, alta precisión e baixo custo, e utilízase amplamente en escenarios de automatización que requiren carga lixeira a media, viaxes longas e requisitos de precisión moderados. Por exemplo, nunha liña de produción electrónica 3C, pode conducir un brazo robótico para completar o montaxe do chip; No sistema de clasificación loxística, conduce a liña de transporte de paquetería para conseguir un desvío de alta-velocidade.

Principio de funcionamentodeActuador lineal de correa de distribución

Mecanismo de transmisión sincrónica por correa

O perfil do dente na superficie interna da correa síncrona está engranado con precisión coas rañuras dos dentes da roda motriz e da roda conducida. Cando o motor fai xirar a roda motriz, a correa síncrona fai que a roda motriz xire de forma sincronizada a través do efecto de malla e o movemento lineal da correa transmítese á carga a través do control deslizante. Este deseño en forma de dente evita completamente o deslizamento e a precisión de posicionamento repetida pode alcanzar ± 0,05 mm, superando con moito a transmisión de correa plana normal. Por exemplo, o módulo de correa síncrona Dingge usa unha correa síncrona de poliuretano con núcleo de fío de aceiro, que pode manter unha transmisión estable durante o funcionamento a alta-velocidade.

Guía de guía e apoio

As guías lineais (como as guías de bolas ou de rolos) proporcionan un soporte ríxido para o control deslizante, reducindo a resistencia á fricción e garantindo o movemento lineal. Por exemplo, o módulo lineal TallMan Robotics usa unha combinación de perfís de aliaxe de aluminio e carrís de guía de alta-precisión, que poden manter unha rectitud inferior ou igual a 0,1 mm/m a unha velocidade de 2 m/s.

Principais compoñentes estruturaisdeActuador lineal de correa de distribución

Sistema de accionamento

Cinto síncrono: composto por matriz de poliuretano e núcleo de fío de aceiro (ou fibra de aramida), resistente ao desgaste{0}}e resistente ao estiramiento, cun pano verde de poliamida engadido á superficie do dente para reducir o ruído.

Polea: a roda motriz está conectada ao motor e a roda conducida está fixada ao extremo do carril guía. Algúns deseños integran o motor no control deslizante para aforrar espazo.

Sistema de Orientación

Guías lineais: os tipos comúns inclúen guías de bolas (alta precisión) e guías de rolos (alta carga), que traballan xunto con deslizadores para conseguir un movemento de fricción baixo. Por exemplo, o módulo de correa síncrona de transmisión inversa ten un deseño de carril dual, o que aumenta a capacidade de carga a 85 kg.

Bloque deslizante: fixados á correa síncrona, que transportan cargas externas (como sondas de detección ou brazos robóticos), algúns bloques deslizantes están integrados con cepillos a proba de po-para adaptarse a ambientes poeirentos.

Compoñentes auxiliares

Dispositivo de tensión: a tensión do cinto axústase automaticamente mediante un mecanismo de resorte ou de engrenaxe sen fin para evitar unha diminución da precisión debido á soltura.

Interruptor de fin de carreira: instalado nos dous extremos do carril guía para limitar o rango de carreira do cursor e evitar danos no equipo por sobrecorrección.

Podes ver máis proxectos ou visitar a nosa galería de vídeos en Youtube: https://www.youtube.com/@tallmanrobotics

Aquí, presentamos o nosoActuador lineal de correa de distribucións, cos datos seguintes:

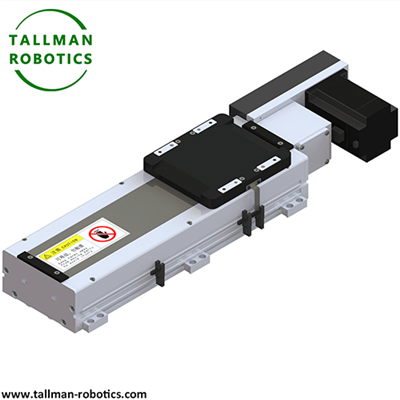

Módulo lineal da correa de distribución para ambiente xeral TM-B-CM

Módulo lineal de correa de distribución para ambiente a proba de po-TM-B-CR

Módulo lineal de correa de distribución a proba de auga para tapa de órganos TM-BF

Módulo europeo de correas dentadas a proba de po TM-EB

Casos de aplicación típicosdeActuador lineal de correa de distribución

3C Industria electrónica e de semicondutores

Equipos de envasado de chips: o actuador de correa síncrona impulsa o cabezal de soldadura para completar a unión do fío a unha velocidade de 500 mm/s, cun requisito de precisión de ± 0,02 mm.

Sistema de inspección de PCB: conduza sondas ópticas para escanear linealmente ao longo da superficie da placa de circuíto e utiliza tecnoloxía de recoñecemento visual para detectar defectos de soldadura.

Loxística e automatización de almacéns

Liña de clasificación de alta velocidade: no centro de entrega urgente, os actuadores de correa síncrona transportan paquetes a unha velocidade de 4 m/s, combinados con escáneres para acadar unha eficiencia de clasificación de 200 pezas por minuto.

Ciencias Médicas e da Vida

Analizador de hematoloxía: conducir a bandexa de mostras para moverse á posición de detección a unha velocidade de 0,5 m/s, garantindo un funcionamento suave para evitar axitación da mostra.

Robot cirúrxico: en cirurxía mínimamente invasiva, o actuador de cinto síncrono impulsa o brazo robótico para completar o corte preciso de tecido cun nivel de ruído inferior a 50 dB.

Novas enerxías e fabricación fotovoltaica

Equipo de corte de obleas de silicio: o actuador de correa síncrona acciona a lámina de corte a unha velocidade de 2 m/s, combinada con fío de diamante para conseguir un corte de alta precisión de -obleas de silicio, cun erro de grosor inferior ou igual a ± 0,03 mm.

Liña de montaxe da batería: acciona o mecanismo de transporte de pezas polares para completar o enrolamento das células da batería, cunha velocidade de ata 300 mm/s, satisfacendo as necesidades da produción a gran-escala.

Vantaxes e limitaciónsdeActuador lineal de correa de distribución

Vantaxes básicas

Alta velocidade e carreira longa: a velocidade pode alcanzar os 5 m/s e a carreira pódese personalizar ata 10 metros (como as liñas de transporte loxística), superando con moito o límite de velocidade crítica dos parafusos de esfera.

Rentabilidade: en comparación cos motores lineais ou os parafusos de esfera, o custo redúcese nun 30% -50% e o mantemento só require comprobacións regulares da tensión da correa.

Baixo ruído e limpeza: a transmisión por correa síncrona ten un nivel de ruído inferior a 60 dB e non require lubricación, polo que é adecuada para talleres sen po- (como ambientes de envasado de semicondutores).

Principais limitacións

Capacidade de carga: a dirección horizontal adoita ser adecuada para cargas inferiores a 45 kg, e os escenarios de traballo pesado-requiren o uso de guías de rolos ou accionamentos de parafuso.

Environmental adaptability: High temperature (>80 graos) ou ambientes de alta humidade poden acelerar o envellecemento do cinto, requirindo o uso de materiais especiais.

Degradación da precisión a longo prazo: a deformación do estiramento da cinta (aproximadamente un 0,02 %) pode provocar unha diminución da precisión de posicionamento repetida, que debe calibrarse unha vez ao ano.

Suxestións de selección do sectordeActuador lineal de correa de distribución

Escenario de alta precisión: escolla unha correa síncrona con núcleo de fío de aceiro (como un módulo Dingge) e use un servomotor para acadar unha precisión de posicionamento de ± 0,05 mm, axeitado para o montaxe de chips.

Escenario de longa-velocidade: usando correa síncrona de fibra de aramida, cunha velocidade de ata 5 m/s, adecuada para a clasificación loxística.

Entorno limpo: módulos de correas síncronas totalmente pechados (como a serie TallMan Robotics) cunha clasificación de -protección contra o po de IP65, axeitados para equipos de probas médicas.

O actuador lineal da correa de distribución converteuse na opción principal no campo da automatización debido á súa alta velocidade, baixo custo e fácil mantemento. A súa dirección de evolución tecnolóxica inclúe integración modular (como módulos pórtico de combinación de varios eixes) e monitorización intelixente (con sensores integrados-para retroalimentación en tempo real-da tensión da correa). No futuro, coa aplicación de novos materiais como as correas síncronas reforzadas con fibra de carbono, o seu rendemento na fabricación de alta-fabricación avanzará aínda máis.
