Redutor de engrenaxe planetaria crioxénica, como un dispositivo de transmisión de precisión que pode reducir a velocidade e aumentar o par en ambientes de temperatura extrema (normalmente oscilan entre -60 graos e +200 graos e algúns modelos especiais poden cubrir desde -196 graos ata+300 graos). Os redutores planetarios de alta e baixa temperatura convertéronse na "ponte" que conecta fontes de enerxía e actuadores. Sobre a base de conservar as vantaxes da estrutura compacta e da alta densidade de par dos redutores planetarios tradicionais, rompe coas limitacións dos ambientes de alta e baixa temperatura nos sistemas de transmisión mediante a innovación de materiais, a optimización estrutural e as actualizacións de procesos, proporcionando solucións de enerxía fiables para equipos en condicións de traballo extremas.
O reductor de engrenaxe planetaria criogénica é núcleos de transmisión de potencia de precisión en ambientes extremos. En campos-de gama alta, como a automatización industrial, o aeroespacial e as novas enerxías, os equipos adoitan necesitar funcionar de forma estable en condicións de temperatura moito máis alá dos ambientes convencionais.
O redutor planetario de alta e baixa temperatura é un dispositivo de transmisión de engrenaxes planetarias deseñado especificamente para ambientes de temperatura extrema. A súa función principal é converter a entrada de par de torque a alta-velocidade de fontes de enerxía, como motores, en saída de par de torque a baixa-velocidade a través do engranaxe de engrenaxes, ao tempo que se garante a precisión, a eficiencia e a vida útil da transmisión baixo temperaturas altas e baixas alternas ou temperaturas extremas continuas.
A estrutura básica do reductor de engrenaxes planetarias crioxénicas é consistente coas caixas de cambios planetarias tradicionais, que consta de catro compoñentes fundamentais: o engranaxe solar, os planetas, os engrenaxes anulares e o portaplanetas. A engrenaxe solar central recibe enerxía e impulsa as engrenaxes do planeta distribuídas uniformemente (xeralmente 3-6) para xirar ao seu redor. As engrenaxes planetarias engranan simultáneamente coas engrenaxes anulares fixas ou rotativas no lado exterior e, finalmente, emiten potencia a través do portaplanetas que transporta os engrenaxes planetarias. Esta estrutura de "mallado de dentes múltiples" garante unha distribución uniforme de enerxía, posuíndo naturalmente unha gran capacidade de carga e compacidade, mentres que a súa adaptabilidade a altas e baixas temperaturas é o punto de actualización principal que o distingue dos redutores ordinarios.

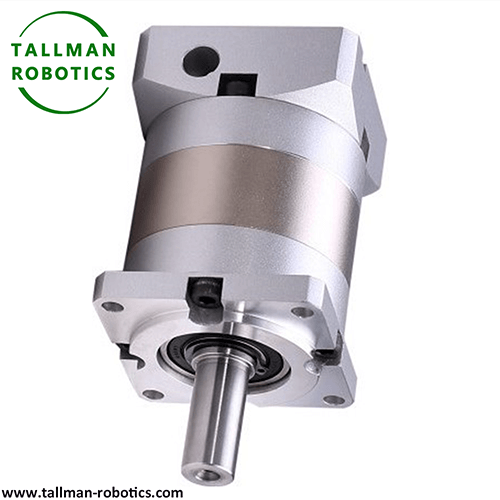

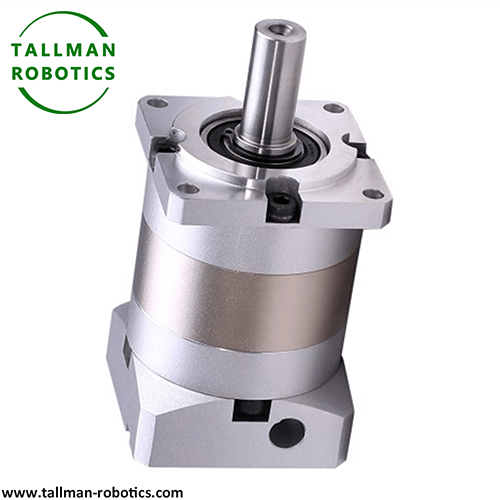

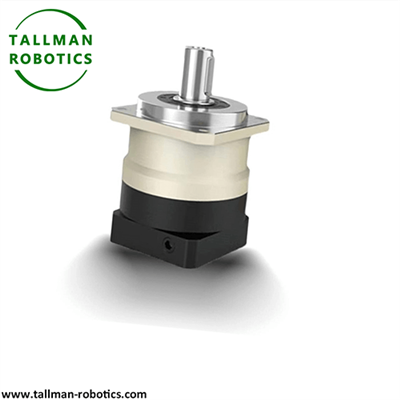

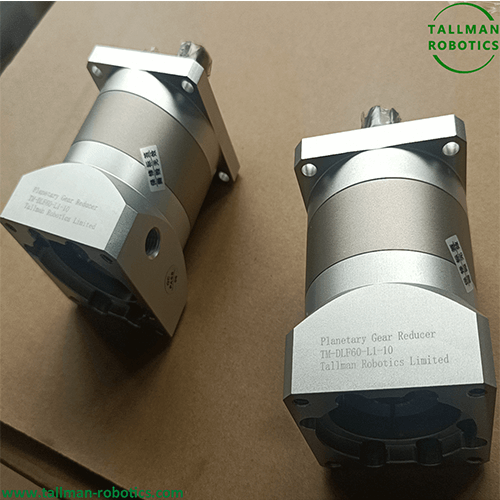

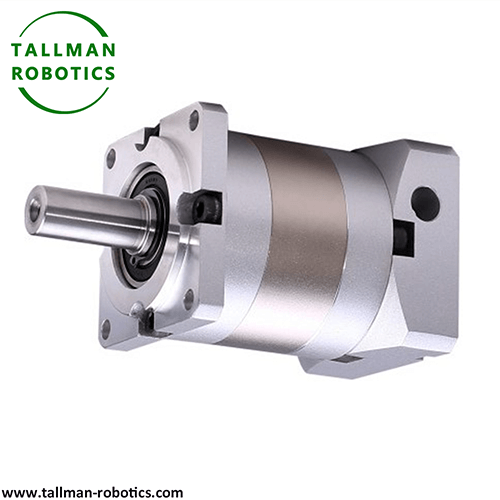

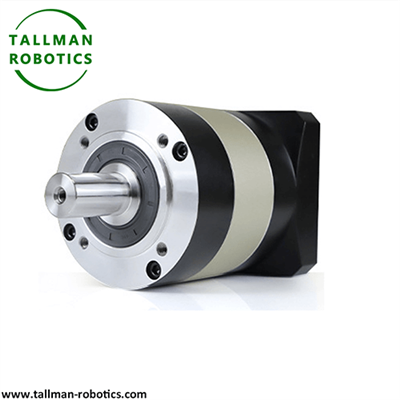

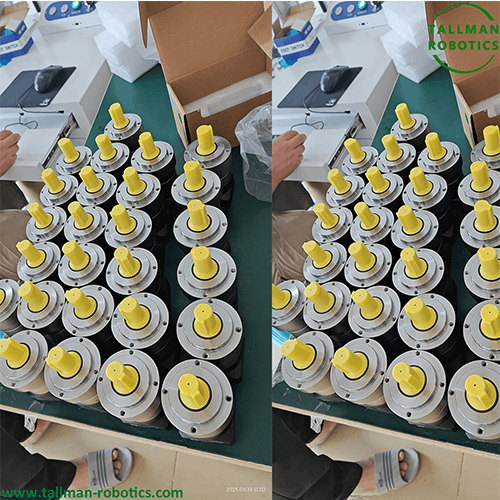

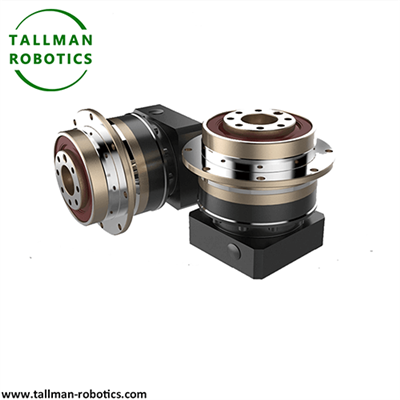

Aquí, nesta páxina, presentamos o noso redutor de engrenaxe planetario criogénico en serie, verás gamas, caixas de cambios acabadas, vídeos de proba como segue:
Tamén podes ver máis proxectos ou visitar a nosa galería de vídeos en Youtube: https://www.youtube.com/@tallmanrobotics
|
-196 graos -+200 graos Redutor de engrenaxe planetario crioxénico |
|
|
|
Para facer fronte aos desafíos de temperatura extrema, realizáronse innovacións específicas no deseño, materiais e procesos de caixas de cambios planetarias de alta e baixa temperatura, con tecnoloxías fundamentais centradas nas seguintes áreas:
|
Selección de materiais resistentes a altas e baixas temperaturas |
Os materiais son a base da adaptabilidade a altas e baixas temperaturas, e os materiais básicos co rendemento deben seleccionarse segundo o intervalo de temperatura obxectivo. |
Compoñentes de engrenaxe e eixe |
As aliaxes de titanio (TC4) e a base de níquel (Inconel 718) úsanse habitualmente en ambientes de baixa-temperatura, que poden manter unha boa tenacidade e resistencia por debaixo dos -200 graos; Para ambientes de alta-temperatura, elíxense aliaxes de alta temperatura (GH4169) e materiais compostos cerámicos (como cerámicas reforzadas con SiC), que poden soportar temperaturas superiores a 300 graos e teñen unha excelente resistencia á oxidación. |
|
Transportador planetario e cuncha |
O aceiro inoxidable endurecido por precipitación (17-4PH) ou a aliaxe de titanio fundido úsanse habitualmente para equilibrar a resistencia, a resistencia á corrosión e a estabilidade térmica, reducindo a deformación estrutural causada polos cambios de temperatura. |
||
|
Selado e compoñentes auxiliares |
Os compoñentes de selado son seleccionados entre caucho perfluoroéter (FFKM) ou selado de fol metálico. O primeiro pode soportar -20 graos a+260 graos , mentres que o segundo pode manter o rendemento de selado a temperaturas ultra-altas; A gaiola de rodamentos está feita de poliimida (PI) ou de material metálico para evitar a fragilidade a baixa-temperatura ou o envellecemento a alta temperatura. |
||
|
Deseño especial do sistema de lubricación |
A lubricación é a liña de vida da transmisión de alta e baixa temperatura, e debe desenvolverse un plan de lubricación personalizado en función do rango de temperatura |
Lubricación a baixa temperatura |
utilizando aceite lubricante sintético (alfa olefina) (PAO) ou graxa lubricante a base de silicio-, que ten un punto de conxelación baixo (pode ser de -60 graos ou menos), boa fluidez a baixa temperatura e pode formar unha película de aceite estable en ambientes extremadamente fríos. |
|
Lubricación a alta temperatura |
Escolla lubricantes sólidos a base de politetrafluoroetileno (PTFE) ou lubricantes de película seca de bisulfuro de molibdeno (MoS ₂). Os lubricantes sólidos non se evaporan nin se descompoñen a altas temperaturas e poden manter os efectos de lubricación durante moito tempo; Algúns escenarios de temperatura extremadamente alta tamén poden usar "tratamento de sulfuración de rodamentos autolubricantes + engrenaxes" para reducir a fricción mediante a modificación da superficie. |
||
|
Amplio rango de adaptación de temperatura |
Para os redutores que precisan traballar en ambientes alternados de temperaturas altas e baixas, úsanse habitualmente lubricantes de ésteres sintéticos, cun intervalo de temperatura adecuado de -40 graos a +150 graos, equilibrando o rendemento a alta e baixa temperatura. |
||
|
Optimización da estrutura e do proceso |
Compensar os efectos dos cambios de temperatura mediante o deseño estrutural |
Estrutura de compensación térmica |
Na unión entre a engrenaxe e o eixe utilízanse "pasadores elásticos" ou "aneis de axuste de holgura", permitindo que os compoñentes se dilaten e contraigan libremente cando a temperatura cambia, evitando atascos ou afrouxamentos. |
|
Disposición simétrica |
Os engrenaxes planetarios distribúense uniformemente e adoptan unha estrutura simétrica para reducir a desviación da forza causada pola temperatura desigual e garantir unha transmisión suave. |
||
|
Tecnoloxía de mecanizado de precisión |
usar "tratamento de envellecemento a baixa-temperatura" para eliminar a tensión interna dos materiais e reducir a deformación a baixas temperaturas; A superficie do engrenaxe trátase con "nitruración" ou "carbonitruración" para mellorar a resistencia ao desgaste e á fatiga a altas e baixas temperaturas. |
En comparación coas caixas de cambios planetarias comúns, as caixas de cambios planetarias de alta e baixa temperatura presentan vantaxes significativas en ambientes extremos:
|
Adaptabilidade de amplo rango de temperatura |
Pode funcionar de forma estable de -60 graos a+200 graos (os modelos especiais abarcan desde -196 graos a+300 graos ), satisfacendo as necesidades de escenarios extremos, como equipos aeroespaciais e crioxénicos. |
|
Alta precisión de transmisión |
A través da optimización da estabilidade do material e do deseño de compensación estrutural, a separación da transmisión aínda se pode controlar en 0,1 minutos de arco incluso con cambios de temperatura graves, garantindo a precisión de posicionamento do actuador. |
|
Alta fiabilidade e longa vida útil |
Os materiais resistentes a altas e baixas temperaturas e o sistema de lubricación especial reducen significativamente o risco de desgaste e avaría en ambientes extremos, cun tempo medio entre fallos (MTBF) de máis de 10.000 horas. |
|
Compacto e de alta densidade de par |
Herdando as vantaxes estruturais da transmisión planetaria, o par de saída é máis dun 30% superior aos redutores de alta e baixa temperatura ordinarios baixo o mesmo volume, axeitado para equipos ambientais extremos con espazo limitado. |
|
Baixo ruído e baixa vibración |
A estrutura simétrica e o proceso de mecanizado de precisión da malla de varios dentes permítenlle operar cun ruído controlado por debaixo de 65 dB a altas e baixas temperaturas, reducindo a interferencia de vibración do equipo. |
A extrema adaptabilidade ambiental dos redutores de engrenaxe planetaria criogénica fainos indispensables en múltiples{0}}campos de alta gama:
|
Aeroespacial |
Os sistemas de control de actitude por satélite, os mecanismos de propulsión de foguetes, as transmisións do tren de aterraxe de avións, etc., precisan soportar baixas temperaturas de -150 graos no espazo ou radiacións de alta temperatura preto do motor. |
|
Enxeñaría Crioxénica e de Baixa Temperatura |
O dispositivo de mestura do tanque de almacenamento de GNL, o sistema de transmisión do conxelador de baixa -temperatura, o mecanismo de refrixeración de equipos supercondutores, etc., aínda precisan funcionar de forma estable nun ambiente de nitróxeno líquido a -196 graos . |
|
Fornos industriais e equipos de alta{0}temperatura |
Os transportadores de fornos de tratamento térmico, os equipos de formación de vidro, as máquinas de sinterización de silicio fotovoltaico, etc., deben manter a precisión da transmisión nun ambiente de alta-temperatura de 150-300 graos . |
|
No campo das novas enerxías |
existen sistemas de guiñada e cabeceo para equipos de enerxía eólica (capaces de soportar baixas temperaturas de -40 graos e fortes cargas de vento) e sistemas de seguimento fotovoltaico (capaces de soportar a exposición a altas temperaturas e as diferenzas de temperatura diurna e nocturna). |
|
Vehículos e equipamentos especiais |
O sistema de propulsión dos vehículos de investigación polar e dos vehículos todoterreo-desertos debe adaptarse a diferenzas de temperatura extremas de -50 graos a+80 graos ; Mecanismo de rotación de radar, transmisión do lanzador de mísiles, etc. en equipos militares. |
Deben terse en conta os seguintes puntos ao seleccionar e utilizar redutores planetarios de alta e baixa temperatura:
|
Aclarar o rango de temperatura |
Seleccione o modelo resistente á calor-compatible en función das temperaturas máis baixas e máis altas das condicións de traballo reais, evitando "modelos de baixa-temperatura usados en ambientes de alta-temperatura" ou "modelos de alta-temperatura sobredeseñados". |
|
Coecemento de carga e relación de redución |
En función da fonte de enerxía, da velocidade e dos requisitos de par do actuador, calcule a relación de redución adecuada para garantir que o par de saída do redutor teña unha marxe de seguridade de 1,2-1,5 veces a altas e baixas temperaturas. |
|
Mantemento da lubricación |
Comprobe regularmente o estado da lubricación, evite a solidificación do lubricante en ambientes de baixa temperatura, evite a evaporación do lubricante en ambientes de alta temperatura e substitúa os lubricantes especiais axeitados segundo o ciclo de traballo. |
|
Instalación e Protección |
Asegúrese de que o erro de coaxialidade estea dentro de 0,1 mm/m durante a instalación para reducir a tensión adicional; Os ambientes de alta temperatura requiren a instalación de cubertas de illamento, mentres que os ambientes de baixa-temperatura requiren a consideración de medidas de illamento para reducir as flutuacións de temperatura. |
A caixa de cambios planetaria de alta e baixa temperatura é un produto da integración da tecnoloxía de transmisión mecánica, a ciencia dos materiais e a tecnoloxía de lubricación. Rompe as limitacións da temperatura extrema na transmisión de enerxía e ofrece soporte básico de transmisión para-campos de alta gama como o aeroespacial, as novas enerxías e a enxeñaría crioxénica. Coa crecente demanda de adaptabilidade a ambientes extremos nos equipamentos industriais, Cryogenic Planetary Gear Reducer continuará mellorando en innovación de materiais (como novos materiais compostos cerámicos), lubricación intelixente (como sistemas de lubricación de temperatura adaptativa) e monitorización de condicións (sensor de temperatura integrado de aviso en tempo real-), converténdose no "núcleo estándar" de transmisión de precisión en condicións extremas.
