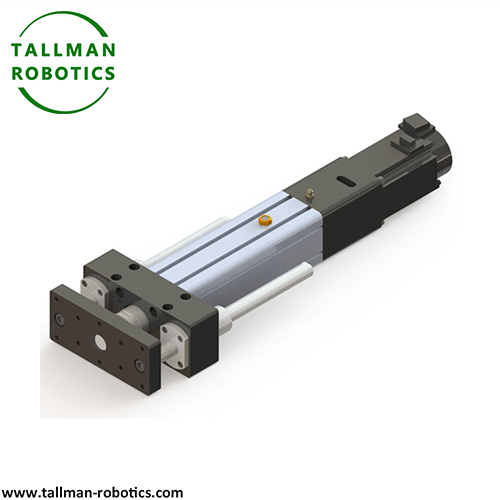

O actuador de varilla eléctrica é un dispositivo electromecánico integrado que converte o movemento de rotación en movemento alternativo lineal a través do motor. A súa estrutura principal inclúe un motor de accionamento, un mecanismo de transmisión e unha varilla de empuxe (barra de pistón), que se usa principalmente para lograr accións de empurrar, tirar, levantar ou abrir/pechar cargas. O actuador de varilla eléctrica é un equipo de accionamento lineal común en campos industriais e civís.
O actuador de varilla eléctrica é un dispositivo de movemento lineal compacto que utiliza un motor para conducir unha varilla para realizar movementos telescópicos, logrando funcións de empuxe, tracción ou posicionamento. É un actuador lineal eléctrico de tipo subdivisión, caracterizado por unha estrutura de varilla metálica vista/extensible, de estrutura sinxela e instalación flexible, axeitado para escenarios de movemento lineal con cargas pequenas e medianas.
A estrutura deEeléctricoRodAO actuador é relativamente compacto e os seus compoñentes principais inclúen:
|
Motor de accionamento |
Proporciona fonte de enerxía, os tipos comúns inclúen motor de CC (12 V/24 V, adecuado para equipos pequenos), motor de CA (220 V/380 V, adecuado para escenarios industriais) ou motor paso a paso (utilizado para un control de posicionamento sinxelo). |
|
Mecanismo de transmisión |
Converte o movemento de rotación do motor en movemento lineal, e o máis utilizado é a estrutura da porca do parafuso (como un parafuso trapezoidal ou un parafuso de esfera) 1).O motor fai xirar o parafuso e a porca está conectada rixidamente á varilla de empuxe. Cando o parafuso xira, a porca móvese ao longo da dirección axial do parafuso, empurrando así a varilla de empuxe para estender ou retraer. 2).Algúns modelos usan mecanismos de redución de engrenaxes (como engrenaxes sen fin), que combinan as funcións de redución da velocidade e aumento da forza, así como o auto-bloqueo (para evitar que a carga esvare debido ao seu propio peso). |
|
Varilla de empuxe (barra de pistón) |
Normalmente, unha varilla metálica (como o aceiro cromado), conectada directamente á carga, cunha interface de montaxe (como un eixe, unha brida ou unha rosca) deseñada no extremo para facilitar a conexión co compoñente accionado. |
|
Concha e dispositivo de guía |
A carcasa metálica protexe a estrutura interna e a manga guía garante a estabilidade durante o movemento lineal da barra de empuxe, reducindo a compensación radial. |
|
Compoñentes de control e límite |
1).Interruptor de límite de viaxe: cando a varilla de empuxe alcanza a posición máxima de extensión/contracción, o interruptor de gatillo corta a fonte de alimentación do motor para evitar a sobrecarga. 2).Dispositivo de retroalimentación opcional: algúns modelos de grao industrial están equipados con potenciómetros ou codificadores para a retroalimentación da posición da varilla de empuxe, que admite un control de posición sinxelo. |
Características clave de rendementode EeléctricoRodAactuador
|
Estrutura compacta |
O motor e o mecanismo de transmisión están integrados nun só, cun pequeno volume e baixos requisitos de espazo de instalación, axeitados para escenas estreitas. |
|
Fácil de operar |
Controlando directamente a rotación cara adiante e atrás do motor a través de interruptores, relés ou PLC, pódese conseguir a extensión e retracción da varilla de empuxe sen necesidade dun sistema de control complexo. |
|
Capacidade de autobloqueo |
Os modelos que usan engrenaxes sen fin ou parafusos trapezoidais poden bloquearse automaticamente despois dunha falla de enerxía, evitando que a carga se mova pola gravidade (como a plataforma elevadora permanecendo no aire). |
|
Rango de carga e carreira |
O empuxe adoita estar entre 10N-100kN (10 toneladas), e a carreira varía de decenas de milímetros a varios metros (normalmente 50mm-1000mm), que se poden personalizar segundo as necesidades. |
|
Nivel de protección |
A maioría dos modelos civís son IP44 (a proba de po, a proba de auga e a proba de salpicaduras), mentres que os modelos industriais poden alcanzar o IP65 (a proba de auga a alta-presión), axeitados para ambientes húmidos e poeirentos. |
|
Menor custo |
En comparación cos cilindros servoeléctricos ou hidráulicos, ten unha estrutura máis sinxela, custos de fabricación máis baixos e é fácil de manter (sen necesidade de aceite hidráulico ou aire comprimido). |
Diferenzas con produtos relacionados
|
Tipo de produto |
Diferenzas básicas |
Características típicas |
|
Actuador eléctrico de varilla de empuxe |
Estrutura sinxela, con "extensión e contracción da barra de empuxe" como función principal, baixa precisión de control |
Baixo custo, fácil instalación, axeitado para unha condución sinxela |
|
Cilindro servo eléctrico |
Servomotor+control-de bucle pechado, destacando a alta precisión e a resposta dinámica elevada |
Precisión de posicionamento de ata ± 0,01 mm, utilizada en escenas de precisión |
|
Barra de empuxe neumática |
Impulsado por aire comprimido, dependente da fonte de aire, con baixo empuxe |
Velocidade rápida pero escasa rixidez, axeitado para escenarios de carga lixeira |
O actuador de varilla eléctrica é unha solución de accionamento lineal económica e práctica que ten a vantaxe principal dun "funcionamento de tracción simple e fiable", moi utilizado en escenarios con requisitos de baixa precisión (normalmente unha precisión de posicionamento dentro de ± 1 mm). En comparación cos sistemas hidráulicos ou pneumáticos, non precisa de conducións complexas, é fácil de instalar e manter, é limpo e respectuoso co medio ambiente, polo que é unha opción común para substituír os accionamentos manuais ou pneumáticos tradicionais.
Os actuadores de varillas eléctricas están evolucionando desde compoñentes de execución simples ata unidades electromecánicas intelixentes, co seu deseño modular e as vantaxes de baixo custo-que aumentan continuamente a súa taxa de penetración nos dispositivos de Internet das cousas (IoT). Para escenarios que requiren un movemento lineal fiable e un control minimalista, as varillas de empuxe eléctricas seguen sendo a solución máis-rentable.

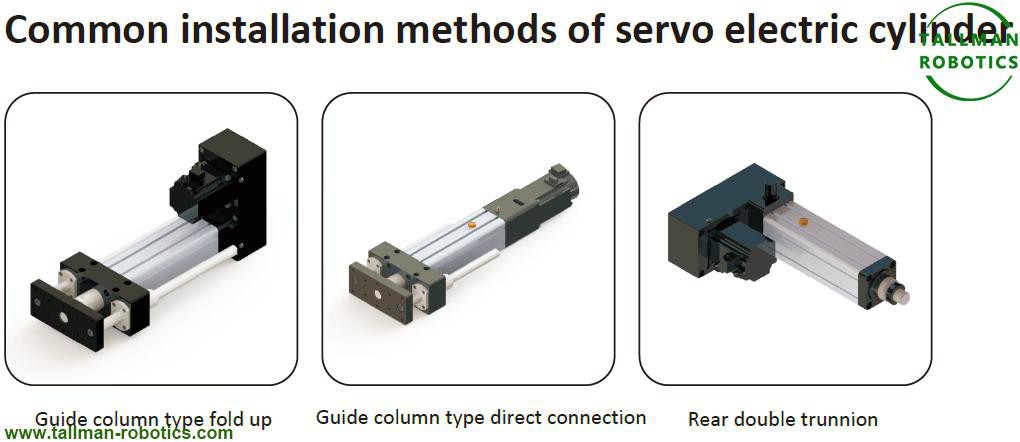

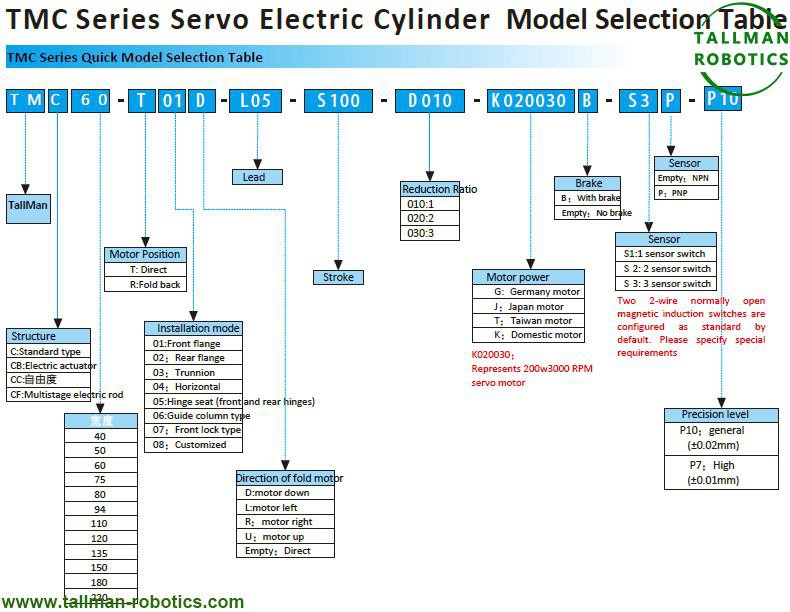

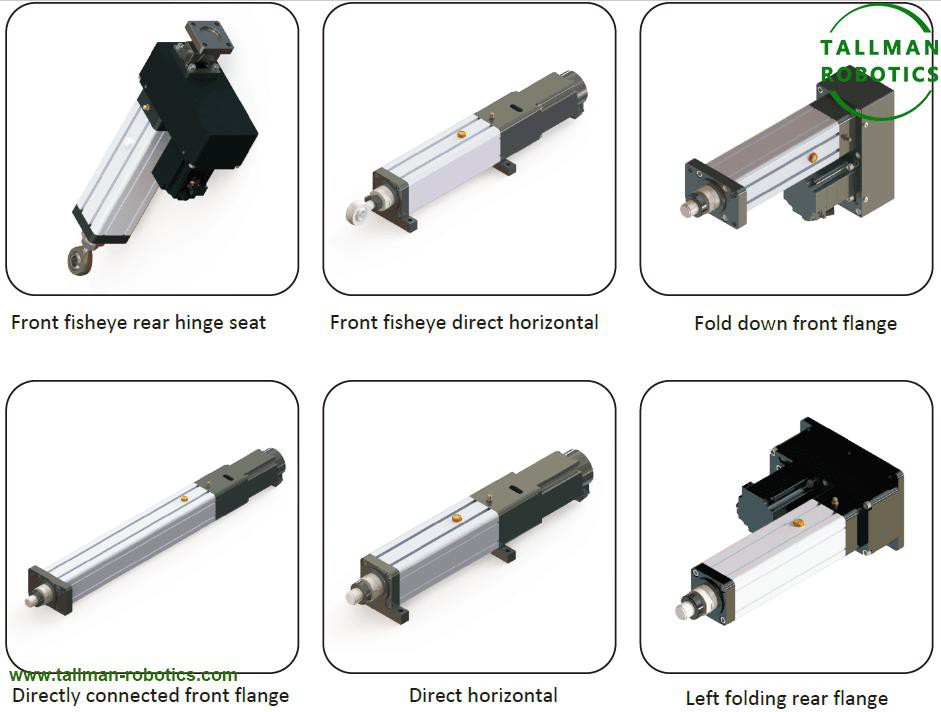

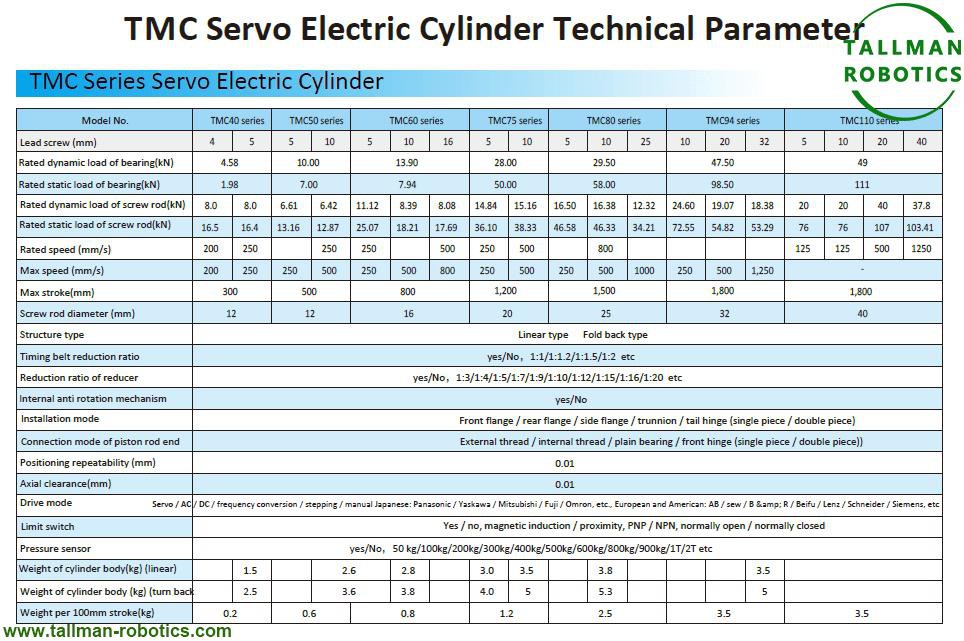

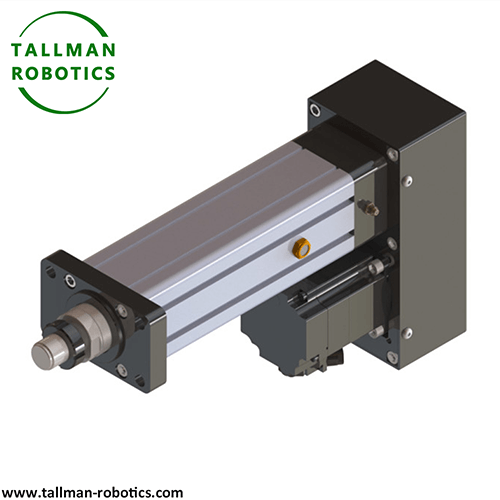

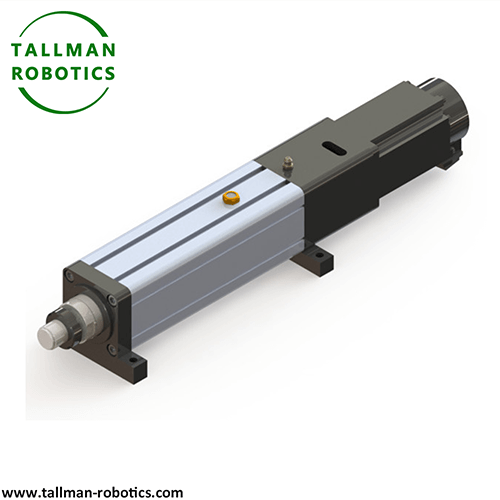

Aquí, introducimos a serie Cilindro eléctrico con datos como segue:
Podes ver máis proxectos ou visitar a nosa galería de vídeos en Youtube: https://www.youtube.com/@tallmanrobotics
Os actuadores eléctricos de varilla de empuxe son amplamente utilizados en varios campos como a industria, o civil, a medicina e a agricultura debido á súa estrutura compacta, fácil operación, baixo custo e ausencia de sistemas auxiliares complexos como o aceite hidráulico e o aire comprimido. A seguinte é unha clasificación detallada dos seus escenarios de aplicación típicos:
1. Ámbito da Automatización Industrial
En escenarios industriais, as varillas de empuxe eléctricas utilízanse principalmente para conseguir empurrar o material, abrir e pechar equipos ou axustar a posición, especialmente axeitado para escenarios que non requiren alta precisión pero requiren unha condución estable:
|
Liña de montaxe e almacén |
Empuxar material: empurrar o fluxo de pezas de traballo na cadea de montaxe, como a transferencia de material entre as cintas transportadoras e a acción de empuxe dos equipos de clasificación. Andeis e mecanismos de transporte: controla a extensión/retracción dos andeis telescópicos ou axusta a tensión e o ángulo de inclinación das cintas transportadoras. |
|
Control de válvulas e compuertas |
Apertura e peche automático de válvulas industriais (como válvulas de compuerta, válvulas de bolboreta, válvulas de bola), substituíndo a operación manual, adecuada para o control de fluídos de conducións (auga, gas, po, etc.). O levantamento e a baixada de pequenas portas (como portas de silos e portas de tratamento de augas residuais) controlan o fluxo de materiais ou líquidos. |
|
Asistencia de máquinas ferramenta e equipamentos |
Apertura e peche automáticos das tapas protectoras da máquina-ferramenta, suxeición/desenganche dos elementos de fixación da peza (escenarios de baixa carga). O impulso de acción dos mecanismos de empuxe e selado en máquinas de envasado, como o dispositivo de aperta dunha máquina de envasado de caixas de cartón. |
2. Equipamento civil e comercial
Nos escenarios da vida cotiá e dos negocios, as varillas de empuxe eléctricas adoitan usarse para mellorar a automatización e comodidade dos equipos e mellorar a experiencia do usuario.
|
Mobiliario e material de oficina |
Sofá/asento eléctrico: axusta o ángulo do respaldo e o apoio das pernas para conseguir o cambio de postura deitada. Mesa elevadora/barra de barra: axusta a altura do escritorio a través da barra de empuxe para satisfacer as necesidades da oficina de pé ou dos usuarios de diferentes alturas. Armario de TV/armario de almacenamento: a varilla de empuxe oculta acciona a apertura/pechadura automática da porta do armario ou axusta o ángulo de inclinación do televisor. |
|
Sistemas de portas, fiestras e parasoles |
Abre ventás automático: úsase para-edificios altos, sotos ou fiestras que son difíciles de operar manualmente (como lucernarios de fábrica, ventás laterais de invernadoiros), para conseguir a ventilación ou a automatización da evacuación de fumes. Parasol/persianas: Controla a extensión e retracción do parasol ou o ángulo das persianas para axustar a iluminación interior. |
|
Equipos de exhibición comercial |
Levantamento de cabinas: impulsa a elevación ou a baixada da plataforma de exposicións para destacar os puntos clave de exposición (como cambiar entre exposicións en museos e exposicións). Asistencia automática de portas: accionamento de empuxe-pull para portas comerciais pequenas (como portas de vidro en tendas de barrio e bancos). |
3.Equipos Médicos e de Rehabilitación
O campo médico ten altos requisitos para a seguridade e estabilidade dos equipos, e a función de auto{0}}bloqueo da varilla de empuxe eléctrica (para evitar movementos accidentais) fai que sexa unha opción ideal:
|
Cama e material de enfermaría |
Cama eléctrica de enfermería: axuste o levantamento da táboa da cama, o ángulo de inclinación das costas e das pernas, o que facilita que os pacientes se erguen, se volteen ou que o persoal médico os coide. Cadeiras de rodas e scooters para mobilidade: algunhas cadeiras de rodas eléctricas teñen axuste do respaldo e elevación do pedal para mellorar o confort de conducción. |
|
Equipos de rehabilitación e tratamento |
Equipos de adestramento de rehabilitación: como máquinas de estiramento de pernas e dispositivos de rehabilitación de brazos, que controlan a traxectoria do movemento mediante varillas de empuxe para axudar aos pacientes no adestramento da actividade articular. Equipos auxiliares cirúrxicos:-axuste fino de pequenas mesas de operación (como axustar a altura e o ángulo das cadeiras dentais). |
4. Equipamentos Agrícolas e de Protección Ambiental
En escenarios agrícolas e ambientais, as varillas de empuxe eléctricas son adecuadas para ambientes exteriores ou húmidos (algúns modelos teñen un nivel de protección IP65) e poden substituír o funcionamento manual:
|
Instalacións agrícolas |
Invernadoiro: Controlar a apertura e o peche de lucernarios e ventás laterais (axustar a temperatura e a humidade), ou o enrolado e desenrolado das máquinas de película (control da ventilación). -Equipos de cría: como o levantamento do comedero do galiñeiro e o empurrar e tirar da táboa de limpeza de feces, para conseguir unha reprodución automatizada. |
|
Protección Ambiental e Saneamento |
Equipos de tratamento de augas fecais: acción de limpeza de pequenas máquinas de reixa, apertura e peche de portas do tanque de sedimentación, control do fluxo de auga ou limpeza de impurezas. Equipos de eliminación de lixo: volteo automático dos colectores de lixo, acción de placa de empuxe dos camións de lixo de compresión (escenarios de baixa carga). |
5. Automóbiles e Transportes
Nos vehículos ou equipos de axuda ao tráfico, as varillas eléctricas utilízanse para pequenas necesidades de condución:
|
Vehículos especiais |
RV: a mesa retráctil, o parasol e a táboa de peldaños dentro do coche melloran a comodidade das viaxes. Vehículo de enxeñería: elevación e baixada de pequenas plataformas operativas (como axuste de apoio auxiliar para vehículos de traballo de gran-altitude). |
|
Instalacións de transporte |
Barreira e varanda: Controla a subida/baixa da barreira (como en aparcamentos, estacións de peaxe), substituíndo o accionamento pneumático ou hidráulico. Autobús/metro: condución de asistencia de porta (vehículos pequenos), axuste do ángulo do asento. |
A principal vantaxe dos actuadores eléctricos de varilla de empuxe reside na súa condución sinxela, baixo custo e fácil mantemento, o que os fai máis adecuados para escenarios con requisitos de precisión de posicionamento baixos (normalmente dentro de ± 1 mm) e cargas moderadas (10N-100kN). Desde a produción industrial ata a vida diaria, desde a atención médica ata a cría agrícola, as aplicacións do actuador de varilla eléctrica cobren varias necesidades de accionamento de carga lixeira e media que requiren un movemento alternativo lineal, o que o converte nunha alternativa económica e práctica aos accionamentos manuais, pneumáticos ou hidráulicos.
