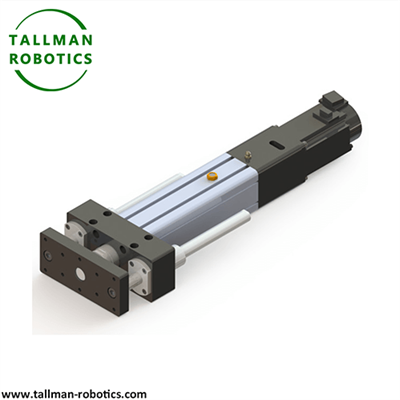

O cilindro eléctrico servo é un actuador lineal integrado electromecánico de alta -precisión que consegue un control de movemento lineal en bucle pechado-a través dun servomotor e un sistema de transmisión de precisión. Representa o máis alto nivel de tecnoloxía de cilindros eléctricos, combinando o alto rendemento dinámico dos servosistemas coa fiabilidade da transmisión mecánica, e úsase amplamente en campos de-vanda que requiren posicionamento a nanoescala ou control intelixente da forza.
O cilindro eléctrico servo é un actuador lineal-de alto rendemento que integra o servomotor, o mecanismo de transmisión de precisión e a estrutura do cilindro. A súa característica principal é conseguir un control de posición, velocidade e forza en bucle pechado de alta-precisión-a través dun servosistema, que combina a rixidez estrutural dun cilindro eléctrico coa precisión do servocontrol. O cilindro eléctrico servo é o compoñente principal do accionamento lineal-de gama alta na automatización industrial.
A estrutura do cilindro eléctrico servo mellora a capacidade de "control do servo" en base ao cilindro eléctrico común, e os seus compoñentes principais inclúen:
|
Compoñente |
Descrición técnica |
|
Servomotor |
Como compoñente de condución principal (xeralmente un servomotor de CA), ten unha resposta dinámica elevada, un amplo rango de velocidades e unha capacidade de saída de torque precisa. Pode controlar o ángulo de rotación mediante sinais de pulso ou comandos de bus. |
|
Mecanismo de transmisión de precisión |
Os parafusos de esfera (algúns modelos-de gama alta usan parafusos de rolos planetarios) utilízanse habitualmente para converter eficientemente o movemento de rotación dos servomotores en desprazamento lineal, cunha eficiencia de transmisión superior ao 90 % e unha separación inversa extremadamente pequena (normalmente inferior ou igual a 0,1 mm), que garante a precisión do posicionamento. |
|
Corpo do cilindro e varilla do pistón |
O corpo do cilindro metálico de alta -resistencia proporciona un soporte ríxido e a varilla do pistón está directamente conectada á carga, producindo empuxe/tensión lineal. O deseño final ten interfaces estandarizadas (como roscas internas e eixes de pasadores) para facilitar a instalación. |
|
Sistema de control servo |
Inclúe servocontroladores e dispositivos de retroalimentación (como codificadores, regras de reixa ou sensores de forza) para formar un control de bucle pechado{0}: 1).O controlador recibe instrucións do ordenador superior (como PLC, controlador de movemento) para controlar o funcionamento do servomotor; 2).O dispositivo de retroalimentación controla a posición, a velocidade ou a forza de saída da varilla do pistón en tempo real e envía o sinal de volta ao condutor; 3).O condutor axústase dinámicamente en función da desviación entre as instrucións e os comentarios para garantir que o movemento real sexa consistente coas instrucións. |
|
Compoñentes auxiliares |
Incluíndo manguito guía (reducindo a desviación radial), elemento de selado (a proba de po e impermeable, que admite niveis de protección como IP54/IP65), dispositivo de freo (posición de bloqueo cando a alimentación está desconectada para evitar que a carga caia), etc. |
Características clave de rendemento do cilindro servo eléctrico
|
Ultra alta precisión |
A precisión de posicionamento pode alcanzar ± 0,01 mm (dependendo da precisión do parafuso e do dispositivo de retroalimentación), e a precisión de posicionamento repetida é inferior ou igual a ± 0,005 mm, superando con creces os cilindros eléctricos ou hidráulicos comúns. |
|
Resposta alta dinámica |
A capacidade de arranque rápido e parada do servomotor permite que o cilindro eléctrico consiga un movemento alternativo de alta-frecuencia (como varias accións de carreira curta por segundo), con tempos de resposta normalmente en milisegundos. |
|
Control de forza e control da velocidade |
Pódese conseguir un control preciso da forza mediante a retroalimentación do sensor de forza (como o control da forza de suxeición na montaxe, cunha precisión de ± 1% FS), e a velocidade pódese axustar infinitamente dentro do intervalo de 0,1 mm/s a 1000 mm/s. |
|
Rixidez e capacidade de carga |
A estrutura do cilindro dálle unha alta resistencia á torsión e ao impacto, cun rango de empuxe que abarca de 50 N a 500 kN (50 toneladas), que pode substituír os cilindros hidráulicos de media e alta presión. |
|
Aforro enerxético e protección ambiental |
Non hai necesidade de aceite hidráulico ou aire comprimido, non hai fugas de contaminación e o consumo de enerxía é só do 30% ao 50% do sistema hidráulico da mesma especificación. |
|
Integración intelixente |
Admite protocolos de bus industrial como PROFINET, EtherCAT, Modbus, etc., se integra perfectamente cos sistemas de control de automatización e permite a monitorización e axuste de parámetros remotos. |
Diferenza dos produtos relacionados
Tipo de produto Diferenzas básicas Escenarios de aplicación típicos
Servomotor de cilindro eléctrico servo+control de bucle-pechado, alta-precisión, montaxe de alta precisión de resposta, probas de simulación, automatización-de gama alta
Cilindro eléctrico común, motor normal (como un motor de corrente continua) + control de bucle aberto-, pouca precisión, empuxe simple-atracción, elevación (como accionamento de portas e ventás)
Cilindro hidráulico accionado por aceite hidráulico, con gran forza pero pouca precisión de control, con fugas e escenarios de carga pesada (como metalurxia e maquinaria de construción grande)
Unidade de aire comprimido de cilindros pneumáticos, baixo custo pero escasa rixidez, carga lixeira, escenarios de baixo custo ({0}}como clasificación e empuxe)
|
Tipo de produto |
Diferenzas básicas |
Escenarios de aplicación típicos |
|
Cilindro servo eléctrico |
servomotor+control-de bucle pechado, alta-precisión, alta resposta |
montaxe de precisión, probas de simulación, automatización{0}}de gama alta |
|
Cilindro eléctrico ordinario |
motor normal + control de bucle-aberto, baixa precisión |
simple empuxe-tirar, levantar (como accionamento de portas e ventás) |
|
Cilindro hidráulico |
accionado por aceite hidráulico, con gran forza pero baixa precisión de control, |
con escenarios de fugas e carga pesada (como metalurxia e maquinaria de construción grande) |
|
Cilindro pneumático |
accionamento de aire comprimido, baixo custo pero escasa rixidez, |
escenarios de carga lixeira e de baixo custo |
O cilindro servoeléctrico está redefinindo o estándar de control de movemento dos equipos{0}}de gama alta. O seu valor fundamental reside na perfecta integración da fiabilidade da enxeñaría mecánica e a progresividade da teoría do control, proporcionando unha unidade de execución básica para a próxima xeración de fabricación intelixente. Nos campos de pescozo de botella dos equipos de semicondutores, a medicina de precisión, etc., a investigación e o desenvolvemento de cilindros eléctricos servo de alta gama controlables independentemente -convértese nun compoñente importante da fortaleza científica e tecnolóxica estratéxica nacional.
Aquí, introducimos a serie Cilindro eléctrico con datos como segue:
Podes ver máis proxectos ou visitar a nosa galería de vídeos en Youtube: https://www.youtube.com/@tallmanrobotics
Áreas de aplicación típicasde Scilindro eléctrico ervo
1). Fabricación e montaxe de precisión:
Dispositivo de aperte dos parafusos do motor de automóbiles (control da forza de apriete e do desprazamento);
Montaxe de precisión de produtos 3C (teléfonos móbiles, chips), como unión de pantallas e posicionamento de soldadura de compoñentes.
2). Equipos de simulación e proba:
Máquina de proba de fatiga do material (control da frecuencia de tensión/compresión e valor da forza);
Probas de durabilidade dos asentos e suspensións do coche (simulando vibracións de alta-frecuencia nas condicións da estrada).
3). Liña de produción automatizada de gama alta:
Efector final do robot (como o control preciso da posición durante o agarre e o manexo);
Aliñar e presionar as placas de electrodos da máquina de laminación de baterías de litio (cun requisito de precisión de control de forza de ± 5N).
4).Aeroespacial e Defensa:
Dispositivo de simulación de retracción do tren de aterraxe de avións;
Axuste fino do ángulo do lanzador de mísiles (requisito de precisión de posicionamento ± 0,05 mm).
5). Investigación médica e científica:
Alimentación instrumental de robots cirúrxicos mínimamente invasivos (control preciso a nivel milimétrico);
Desprazamento de precisión de mostras en equipos experimentais biolóxicos (como accionamento da etapa de microscopio).
O cilindro servo eléctrico é unha combinación perfecta de "estrutura mecánica de precisión" e "tecnoloxía de control de servo", que resolve os problemas de baixa precisión, alta contaminación e difícil mantemento dos sistemas hidráulicos/pneumáticos tradicionais. Ao mesmo tempo, rompe as limitacións de rendemento dos cilindros eléctricos comúns e convértese nun compoñente impulsor básico nos campos de-automatización industrial e equipos intelixentes de alta gama. Co avance da Industria 4.0 e da fabricación intelixente, a súa aplicación en escenarios de alta-precisión, alta dinámica e alta fiabilidade seguirá expandíndose.
